Informações Técnicas
Características:

- Marca: Gigabyte

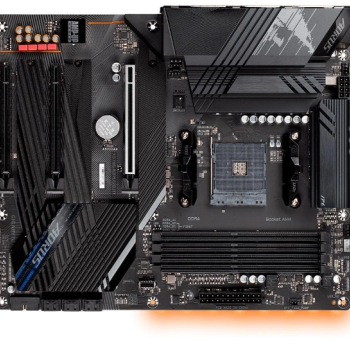

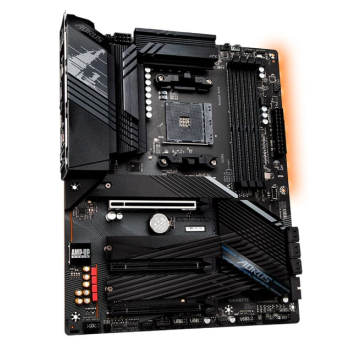

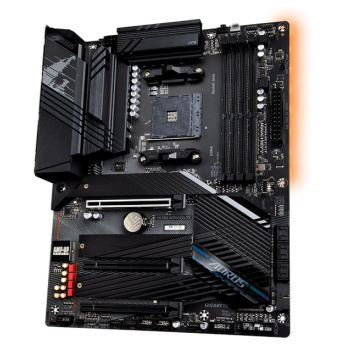

- Modelo: X570S Aorus Elite (rev. 1.0)



Especificações:



CPU:

- AMD Socket AM4, suporte para: AMD Ryzen 5000 Series / Ryzen ™ 5000 G-Series / AMD Ryzen ™ 4000 G-Series / AMD Ryzen ™ 3000 Series / AMD Ryzen ™ 3000 G-Series / AMD Ryzen ™ 2000 Series / AMD Ryzen Processadores G-Series ™ 2000



Chipset:

- AMD X570



Memória:

- 4 x soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema

- Arquitetura de memória dual channel

- Suporte para DDR4 5400 (OC) / 5300 (OC) / 5200 (OC) / 5100 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 ( OC) / 3866 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3200 (OC) / 2933/2667/2400/2133 MHz módulos de memória

- Suporte para módulos de memória ECC sem buffer DIMM 1Rx8 / 2Rx8 *

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer

- Suporte para módulos de memória Extreme Memory Profile (XMP)



* O suporte para memória ECC (modo ECC) varia de acordo com a CPU



Gráficos onboard:

- Processador gráfico integrado

- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 @ 60 Hz

- Memória compartilhada máxima de 16 GB



* Suporte para versão HDMI 2.1, HDCP 2.3 e HDR.



Áudio:

- Codec Realtek ALC1220-VB

- Áudio de alta definição

- 2 / 4 / 5.1 / 7.1 canais

- Suporte para S / PDIF Out



* A saída de linha do painel traseiro suporta áudio DSD.



LAN:

- Chip Realtek ® 2,5 GbE LAN (2,5 Gbps / 1 Gbps / 100 Mbps)



Slots de expansão:

- 1 slot PCI Express x16 (PCIEX16), integrado na CPU:

- Processadores AMD Ryzen ™ série 5000 / série 3000 suportam modo PCIe 4.0 x16

- Processadores AMD Ryzen ™ 5000 G-Series / 4000 G-Series / 2000 Series suportam o modo PCIe 3.0 x16

- Os processadores AMD Ryzen ™ 3000 G-Series / 2000 G-Series suportam o modo PCIe 3.0 x8

- 1 slot PCI Express x16 (PCIEX4), integrado no chipset:

- Compatível com PCIe 4.0 (Nota) / modo 3.0 x4

- 1 slot PCI Express x16 (PCIEX2), integrado no chipset:

- Compatível com PCIe 4.0 (Nota) / modo 3.0 x2



* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.



* O slot PCIEX4 compartilha a largura de banda com o slot PCIEX2. Quando o slot PCIEX2 é preenchido, o slot PCIEX4 opera no modo até x2.



(Nota) Somente para processadores AMD Ryzen ™ série 5000 / processadores AMD Ryzen ™ série 3000.



Tecnologia Multi-Graphics:

- Suporte para tecnologias AMD Quad-GPU CrossFire ™ e AMD CrossFire ™ de 2 vias



(Nota) Somente para processadores AMD Ryzen ™ série 5000 / série 5000 G / série 4000 G / série 3000 / série 2000.



Interface de Armazenamento:

- 1x conector M.2 (M2A_CPU), integrado na CPU, com suporte para Socket 3, chave M, SSDs tipo 2260/2280/22110:

- Processadores AMD Ryzen ™ série 5000 / série 3000 suportam SSDs SATA e PCIe 4.0 x4 / x2

- AMD Ryzen ™ 5000 G-Series / 4000 G-Series / 3000 G-Series / 2000 Series / 2000 G-Series Os processadores suportam SATA e PCIe 3.0 x4 / x2 SSDs

- 2x conectores M.2 (M2B_SB / M2C_SB), integrados no Chipset, com suporte para Socket 3, chave M, SSDs tipo 2260/2280/22110:

- Compatível com SATA e PCIe 4.0 (Nota) / SSDs 3.0 x4 / x2

- 6x conectores SATA de 6 Gb / s, integrados no chipset:

- Suporte para RAID 0, RAID 1 e RAID 10



* Consulte "1-7 Conectores internos," para os avisos de instalação dos conectores M.2 e SATA.



(Nota) Somente para processadores AMD Ryzen ™ série 5000 / processadores AMD Ryzen ™ série 3000.



USB:



CPU:

- 4x portas USB 3.2 Gen 1 no painel traseiro



Chipset+ASMedia® USB 3.2 Gen 2x2 Controller:

- 1x porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2x2



Chipset:

- 1x porta USB Type-C ® com suporte USB 3.2 Gen 2, disponível através do conector USB interno

- 3x portas USB 3.2 Gen 2 Type-A (vermelhas) no painel traseiro

- 4x portas USB 3.2 Gen 1 disponíveis através dos conectores USB internos



Chipset + 2 hubs USB 2.0:

- 8x portas USB 2.0 / 1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)



Conectores de E / S internos:

- 1x conector de alimentação principal ATX de 24 pinos

- 1x conector de alimentação ATX 12V de 8 pinos

- 1x header do ventilador da CPU

- 1x cabeçote de ventilador da CPU de resfriamento de água

- 3x conectores de ventilador do sistema

- 1x ventilador do sistema / cabeçote da bomba de resfriamento de água

- 2x conectores de tira LED endereçáveis

- 2x headers de tira LED RGB

- 1x tira de LED de refrigerador de CPU / cabeçalho de tira de LED RGB

- 3x conectores M.2 soquete 3

- 6x conectores SATA 6 Gb / s

- 1x header do painel frontal

- 1x conector de áudio do painel frontal

- 1x conector USB Type-C ® , com suporte para USB 3.2 Gen 2

- 2x conectores USB 3.2 Gen 1

- 2x conectores USB 2.0 / 1.1

- 1x header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)

- 1x conector de placa adicional Thunderbolt ™

- 1x jumper CMOS claro



* Todos os conectores de ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V @ 24W.

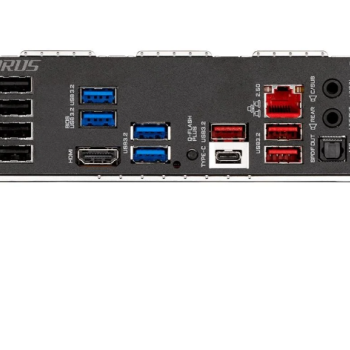

Conectores do painel traseiro:

- 4 xportas USB 2.0 / 1.1

- 1x porta HDMI

- 4x portas USB 3.2 Gen 1

- 1x botão Q-Flash Plus

- 1x porta USB Type-C®, com suporte para USB 3.2 Gen 2x2

- 3x portas USB 3.2 Gen 2 Type-A (vermelho)

- 1x porta RJ-45

- 1x conector óptico de saída S / PDIF

- 5x tomadas de áudio



I / O Controller:

- iTE® I/O Controller Chip



Monitoramento H / W:

- Detecção de tensão

- Detecção de temperatura

- Detecção de velocidade do ventilador

- Detecção de taxa de fluxo de resfriamento de água

- Alerta de falha do ventilador

- Controle de velocidade do ventilador



* Se a função de controle de velocidade do ventilador (bomba) é suportada dependerá do ventilador (bomba) que você instalar.



BIOS:

- Flash de 1 x 256 Mbit

- Uso de AMI UEFI BIOS licenciado

- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0



Recursos:

- Suporte para APP Center

- @BIOS

- EasyTune

- rápida inicialização

- Jogo impulso

- ON / OFF Carga

- RGB Fusão

- Smart Backup

- Visualizador do Sistema de Informação

- Suporte para Q-Flash Plus

- Suporte para Q-Flash

- Suporte para instalação do Xpress



* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.



Fator de forma:

- ATX

- Dimensões: 30,5 x 24,4 cm

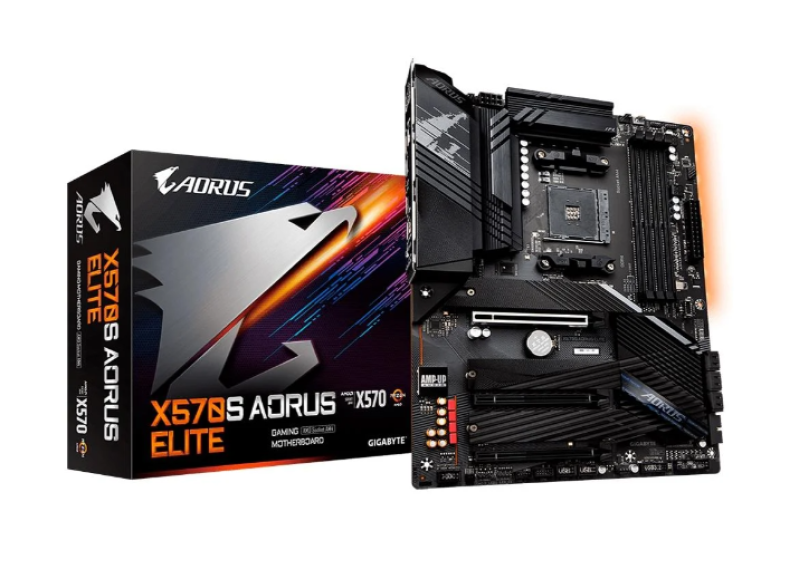

Conteúdo da Embalagem:

- Placa Mãe Gigabyte

Garantia:

1 ano de garantia (3 meses de garantia legal + 9 meses de garantia contratual junto ao fabricante)

Peso:

1900 gramas (bruto com embalagem)
